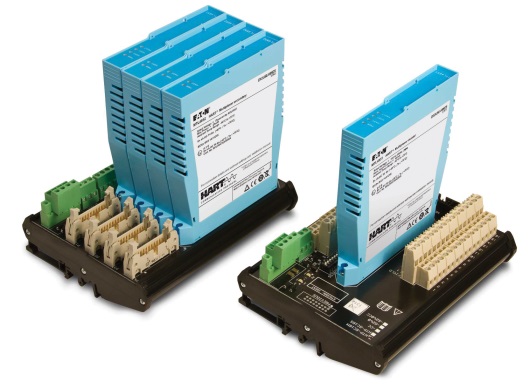

MTL4851 / 52 HART 연결 시스템은 타의 추종을 불허하는 유연성을 위한 시스템입니다. 16 채널 모듈 방식을 기반으로 한 시스템에서 하나의 네트워크에서 최대 7936 개의 HART 장치를 쉽게 확장할 수 있습니다. MTL4851 / 52의 유연성과 오늘날 시장에 있는 IMS (Instrument Management Software) 패키지와 통신할 수 있는 기능을 통해 범용 및 본질 안전 모두의 모든 애플리케이션에 최적의 솔루션을 제공할 수 있습니다.

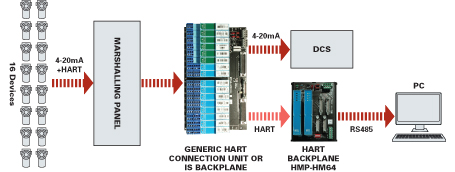

HART 멀티플렉서는 시스템의 두뇌를 제공하며 MTL4851-HART 통신 모듈과 MTL4852-HART 인터페이스 모듈의 두 가지 모듈로 구성됩니다. 이들은 현장의 스마트 장치와 PC에서 실행되는 HART 계측기 관리 소프트웨어간에 HART 데이터 인터페이스를 제공합니다. 다양한 HART 백플레인에 장착되는 모듈은 응용 프로그램에 따라 HART 연결 장치 또는 IS 백플레인을 통해 필드 장치에 연결됩니다.

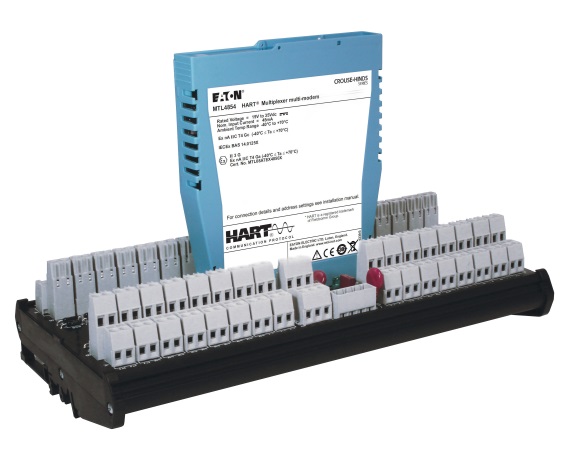

여러 필드 장치가있는 통신 경로를 설정하여 병렬로 유지 해야하는 경우 MTL4854 HART® 멀티플렉서는 이상적인 제품입니다. 필드 장치 연결용 MTL4850과 동일한 32 채널 용량을 가진 모듈이지만 이제는 하나가 아닌 4개의 HART 모뎀이 있습니다.

기본적으로 4x8 채널 멀티플렉서를 하나의 컴팩트한 하우징에 제공하므로 하나의 직렬 링크를 통해 여러 필드 장치와 동시에 통신 할 수 있습니다. 이를 위해 밸브 포지셔너의 부분 스트로크 테스트가 있는데, 멀티플렉서가 잠겨있는 동안 다른 연결된 장치에 대한 액세스를 유지하는 기능을 사용하면 플랜트 모니터링을 계속할 수 있습니다.

• 여러 개의 HART 장치에 동시에 연결
• 신속한 초기화 및 루프 스캐닝
• 채널 간 격리
• 직렬 링크 통신 매개 변수에 대한 플러그 앤 플레이
• 고장 진단을위한 LED 표시
• HART rev 5 - 7 장치 지원
• 온보드 이벤트 로그
• ATEX 및 IECEx 인증 (FM, FMc 권고)

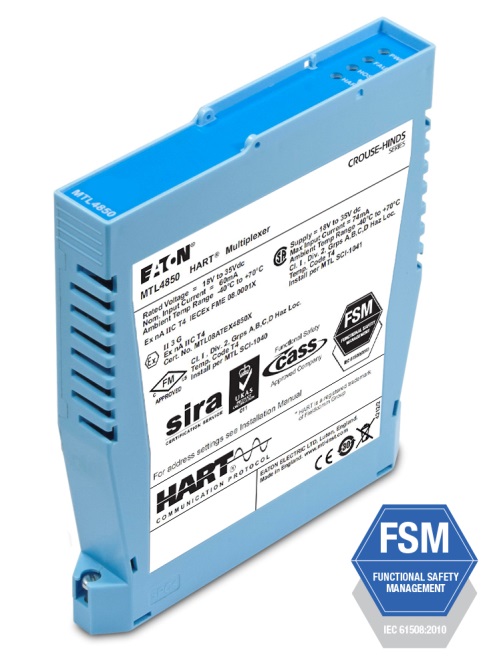

MTL4850 HART 멀티플렉서는 개조 및 신규 프로젝트 어플리케이션에 이상적인 소형 풋 프린트 솔루션을 제공합니다. 터미네이션 보드, 캐리어 및 통합 백플레인을 사용하여 MTL4850이 다양한 계장 어플리케이션에 인터페이스 할 수 있습니다.

MTL4850 하트 멀티플렉서는 안전 무결성 레벨 SIL3까지의 안전 기능을 수행하는 계측기 루프에 연결하기 위한 SIL3 등급으로 평가 되었습니다. 국제 표준 IEC 61508 : 2010은 시스템, 서브 시스템 및 구성 요소에 대해 적절한 안전 무결성 레벨 (SIL)을 달성하기위한 지침을 제공합니다. 기능 안전 관리 요구 사항은 공급 업체 및 하청 업체가 기능 안전 관리를 입증해야 한다는 IEC61508에 나와 있습니다.

• 채널 간 격리
• 절연 된 전원 공급 장치
• 자동 baud-rate 감지
• 고장 진단을위한 LED 표시
• HART rev 5 - 7 장치 지원
• 안전 루프 연결 용 SIL3 인증
• 온보드 이벤트 로그
• ATEX, FM 및 CSA 인증
