필드 버스 네트워크 설계에 필수적인 다양한 배선 구성 요소를 조립 합니다.

4개에서 12개의 단락 보호 배선 허브, spur 컨넥터 및 IS 필드 버스 Fieldbus 베리어는 Zone 1 위험 구역에 설치하기에 적합하며 일련의 프로세스 Junction Box까지 제공됩니다. MTL은 강력하고 신뢰할 수 있는 네트워크 구축을 위한 모든 주요 요구 사항을 가지고 있습니다.​

MA15 범위의 서지 보호 장치는 주전원에서 발생하는 '소음 공해'의 영향으로부터 전자 장비와 컴퓨터 네트워크를 보호합니다. MA15 장치는 번개, 스위칭 장치, 사이리스터 제어, 전송 시스템 과부하 및 역률 보정 회로로 인한 산업 소음 및 서지의 영향을 제거 합니다. PLC 및 산업용 컴퓨터를 사용하는 산업 제어 시스템은 프로세스 공장, 공장 및 수처리 사이트와 같이 의도된 공격적인 전기 환경 때문에 특히 취약합니다. 산업용 컴퓨터와 PLC는 견고하도록 설계되었지만 DIN 레일 마운팅 MA15 장치가 제공하는 추가 보호가 중요합니다. 패널 장착 장비 보호에 이상적이며 일반적으로 모터 제어 센터 (MCC)의 제어 섹션에 사용되는 MA15 제품군은 서지 및 RFI 보호 전원을 제공합니다. AC 또는 DC 애플리케이션에 적합하며, MA15 장치는 전자파 방출 및 관련 장비가 다른 출처로부터 방출되는 것에 대한 감수성을 줄입니다.

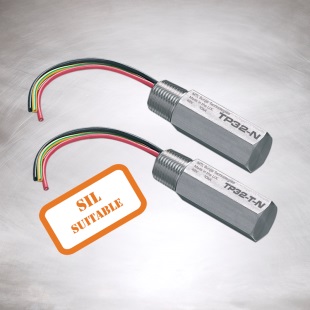

TP32 및 TP32-T는 Fieldbus 시스템의 프로세스 송신기 및 장치를 보호하도록 특별히 설계되었습니다. TP32는 고출력 고체 전자 장치와 최대 10kA의 서지를 전환 할 수 있는 가스 방전관으로 구성된 하이브리드 디자인입니다. 위험 지역 사용의 경우, 본질 안전 및 방폭 (방폭) 작동에 대한 승인은 T6까지의 모든 가스 그룹 및 장치 온도 분류에서 사용할 수 있습니다. TP32-T는 표준 제품과 동일한 보호 회로를 가지고 있지만 Foundation Fieldbus 종단 회로도 포함합니다. 이 독특한 조합으로 FF 세그먼트를 위한 추가 종단 회로를 구매하고 설치할 필요가 없습니다.

FP32 장치는 트렁크 또는 필드 버스 시스템의 스퍼를 따라 서지 보호 기능을 제공하여 터미네이터, Spur 블록 및 버스 제어 장비와 같은 관련 전자 장치의 손상을 방지합니다. 완전히 자동으로 작동하는 FP32는 장비가 Surge를 안전하게 Earth로 향하게 하여 손상된 Surge에 노출시키지 않고 자동으로 다시 설정되도록 즉각적인 반응을 보입니다. 작은 풋 프린트로 인해 FP32는 터미네이터 및 Spur) 블록 근처에 위치 할 수 있습니다.

버스 시스템을 염두에두고 특별히 설계된 MA4000 제품군은 다양한 전압 옵션 (24Vdc, 48Vdc, 110Vac 및 230Vac)으로 제공되므로 적대적인 환경에서 전원 공급 장치를 보편적으로 보호 할 수 있습니다. 이 20kA 정격, 단상 디바이스는 부하 전류의 양에 제한 없이 AC 또는 DC 전원 공급 장치를 보호합니다. 플라잉 리드를 통해 병렬로 연결되는 MA4000 장치는 전원 공급 장치에 쉽게 연결됩니다. 견고한 IP53 (NEMA 13) 정격 인클로저는 제공된 4 개의 고정 점을 통해 간단히 벽에 설치할 수 있습니다. MA4000은 Zone 2, Category 3G 위험 구역에 설치하기 위해 ATEX 2014 / 34 / EU의 자체 인증을 받은 차세대 위험 구역 장착 제어 시스템을 보호하는 데 특히 유용합니다.

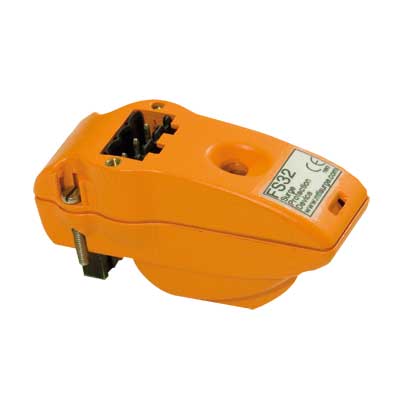

FS32 서지 보호 장치는 필드 버스 시스템의 트렁크 또는 Spur를 따라 전도된 서지 및 과도 과전압이 터미네이터, Spur 블록 및 버스 제어 장비와 같은 관련 전자 장치를 손상시키는 것을 방지합니다. Spur를 보호하기 위해 최신 필드 버스 제품에 맞게 설계된 FS32는 Megablock 배선 허브에서 스퍼 Spur를 보호하는 데에도 사용할 수 있습니다. 이 공간 절약 설계는 Junction Box의 크기를 줄이고 설치를 용이하게 합니다. 작동 시 FS32는 필드 버스 또는 연결된 장비의 성능 또는 작동에 악영향을 미치지 않습니다. 서지 전류를 안전하게 접지로 전환하고 출력 전압을 안전한 레벨로 클램핑 하면서 신호를 거의 감쇠시키지 않습니다.

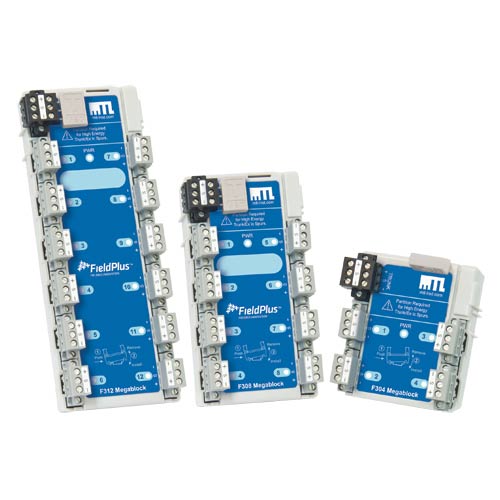

Megablock ™은 FOUNDATION ™ 필드 버스 H1 및 Profibus PA 네트워크에서 사용하도록 설계된 DIN- 레일 장착 패시브 허브입니다. 상승 케이지 클램프 스크류 또는 스프링 클램프 터미널의 선택은 설치 및 유지 보수를 단순화합니다.

Megablock은 수작업 배선을 최소화하고 네트워크 통신을 방해하지 않으면서 개별 장치를 세그먼트에 추가하거나 세그먼트에서 제거 할 수 있습니다. SpurGuard ™ 옵션은 세그먼트에 단락 보호 기능을 제공합니다.

위험 지역 승인으로 Zone 1 또는 Zone 2 또는 Division 1 또는 Zone 2에서 다양한 구성으로 설치할 수 있습니다. Zone 2 또는 Division. Megablock은 스파크가 발생하지 않는 (비 아크) 또는 에너지 제한 (비 점화) 회로의 일부로 설치 될 수 있습니다.

또한 F300 Megablock은 Ex ic 및 비 점화 인증 필드 장치와 함께 사용하는 경우 Zone 2 및 Division 2 위험 구역에서 가스 배출 허가 없이 필드 버스 Spur의 실제 연결 및 분리 용으로 설계되었습니다.

F300 Megablock 트렁크 입 / 출력 플러그 가능 커넥터는 트렁크 연결을 필드 버스 세그먼트의 다른 장치와 분리하지 않고 메가 블록을 교체 할 수 있습니다. F97 터미네이터는 Megablock이 필드 버스 세그먼트의 끝에있을때 종단을 제공하기 위해 트렁크 아웃 연결에 장착 될 수 있습니다. 올바른 종단을 보장하기 위해 세그먼트 확장 시 제거 할 수 있습니다.

필드 버스 트렁크 및 개별 Spur에 대한 플러그 타입 서지 보호 구성 요소는 옵션으로 제공되어 필드 버스 네트워크에서 서지 보호를 제공하기 위한 설치 비용을 절감합니다.

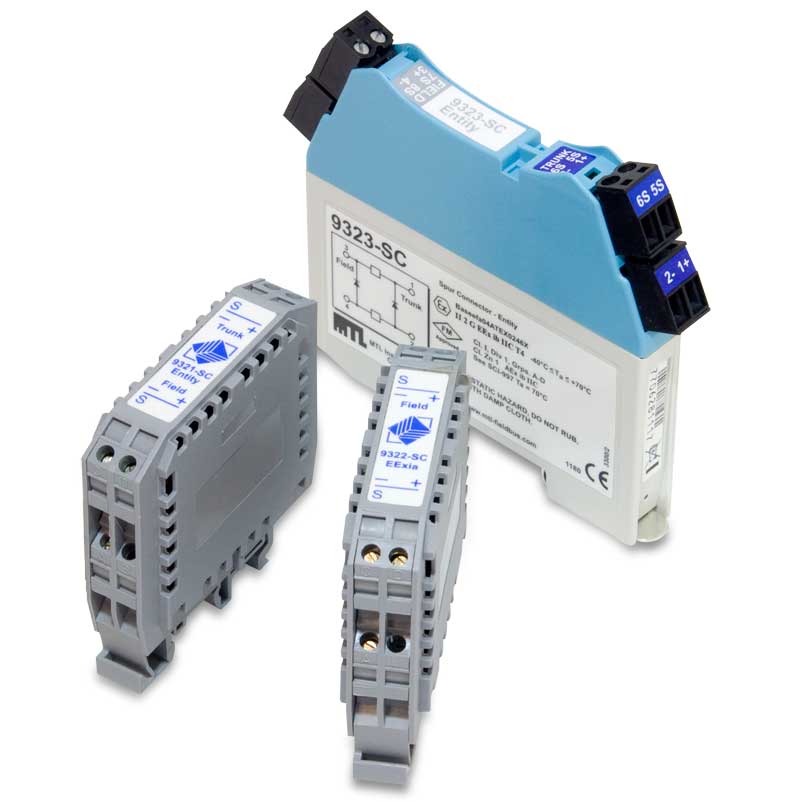

Entity certified* 필드 장치가 FISCO 전원 공급 장치를 사용하는 세그먼트에 추가되어야 하는 경우. 9321-SC Entity spur connector 는 9121-S 전원 공급 장치와 함께 사용할 수 있고 9323-SC Entity spur connector 는 9122-IS 전원 공급 장치와 함께 사용할 수 있습니다.

세그먼트와 장치 사이에 연결될 때 전원 및 9323-SC로 전류를 제한하므로 Entity certified 장치의 안전 설명 (24V, 250mA 및 1.2W)과 호환됩니다./p>

• 9321-SC 및 9323-SC는 FF816 Entity certified 장치를 FISCO 전원 공급 장치 세그먼트에 연결합니다.
• DIN rail mounting.

필드 장치를 Zone 0에 장착하거나 Zone 0에 전기적으로 연결하려면 9322-SC spur connector 를 사용할 수 있습니다. 이것은 EEx ia 전류 제한을 제공하기 위해 연결됩니다.

9322-SC는 9121-IS IIC 또는 9122-IS IIB FISCO 전원 공급 장치와 함께 작동하도록 설계되었습니다. 9121-IS 및 9122-IS 전원 공급 장치와 같이 전원 전압이 'ia'로 클램핑 된 경우에만 'ib'소스를 'ia'로 변환 할 수 있습니다.

• 9322-SC는 Zone 0에있는 장치를 EEx ib 필드 버스 트렁크에 연결합니다.
• DIN rail mounting.

93xx-SC spur connector range는 RoHS를 준수하지 않으므로 2017년 7월부터 EU 내에서만 예비품 및 수리용으로 공급됩니다.

MTL Process Junction Box는 필드 버스 배선 부품 및 TI 멀티플렉서를 장착하기 위해 설계되었습니다. 이들은 터미네이션 및 배선을 위한 충분한 공간을 제공하므로 필드 버스 시스템을 쉽게 설치하고 유지 보수 할 수 있습니다.

탄소가 충진 된 유리 섬유 강화 폴리에스테르 (FCS85xx 시리즈) 또는 316 스테인리스 강 (FCS95xx 시리즈) 및 정격 IP66으로 제공되는 이 제품은 가장 혹독한 공정 환경에서 최고의 내식성을 제공합니다.

glanding 작업을 하기 위해 미리 뚫어야 하며 필요에 따라 스테인레스스틸, 니켈 도금 황동 또는 plastic gland를 장착 할 수도 있습니다. 또한 접지 스터드와 breather plug가 포함되어 있습니다. Process Junction Box는 Zone 2 및 Zone 1 본질 안전 애플리케이션에 적합합니다.

필드 버스 표준은 버스 양단에 종단처리가 되어야 합니다. 많은 어플리케이션에서, 하나의 터미네이터가 파워 컨디셔너에 내장되어 있으며, 이는 일반적으로 제어 시스템 근처에 위치합니다. 두 번째 터미네이터는 Megablock 또는 필드 버스 배리어 배선 부품에 통합되거나 별도의 DIN 레일 장착 유닛의 형태로 추가됩니다.

터미네이터에는 큰 'T'가 명확하게 표시되어 쉽게 식별 할 수 있습니다.

MTL951 Ex de hazardous area 플러그 앤 소켓 커넥터는 작업자가 전원을 차단하지 않고도 위험 지역의 전원 또는 신호 라인에서 장비를 제거 할 수 있도록 합니다. 또한 버스에 연결된 다른 장비와의 통신을 방해하지 않고 버스에서 필드 버스 장비를 제거 할 수 있습니다. 애플리케이션에는 필드 버스 계측, 표준 4-20mA, 접합 상자 공급, 전원 공급 장치, 배전반 및 위험 지역에서 전력 및 계측기 공급이 필요한 기타 애플리케이션이 포함됩니다.

• 사전 격리 필요 없이 연결 해제
• 빠른 장비 전환으로 시간 단축
• 높은 신뢰성
• 기존 케이블 입력에 현장 조립이 용이합니다.

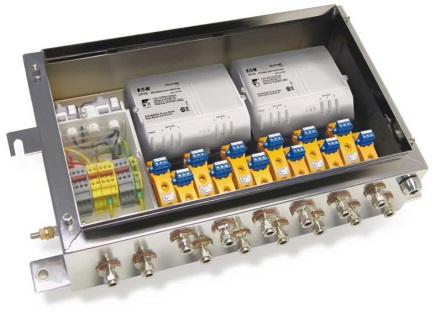

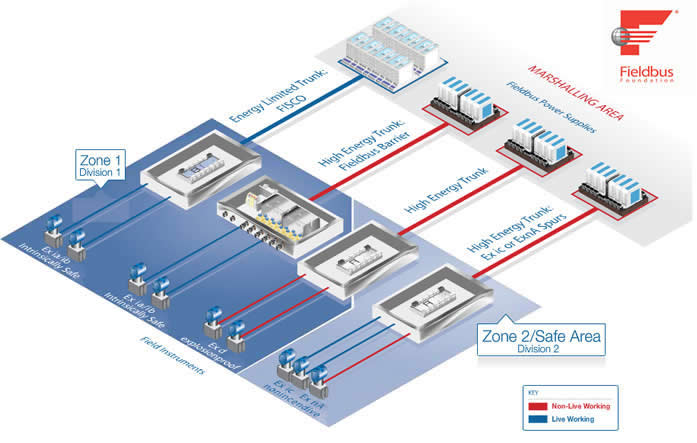

MTL 9370 / 9380-FBx Fieldbus Barriers 제품군은 위험 지역의 필드 버스 네트워크 벤치 마크를 수립했습니다. 고 에너지 트렁크 기술의 주요 이점을 유지하면서 기존의 DIN 레일 장착 구현과 관련된 단점을 제거합니다. 그 결과, 필드 운영자 네트워크뿐만 아니라 설계 및 설치 프로세스에 관련된 모든 당사자에게 이익을 가져다 주는 필드 버스 네트워크의 수명주기 전반에 걸쳐 저비용, 안전한 작동 및 높은 신뢰성을 제공합니다. 특징은 다음과 같습니다.

• 초고속 시스템 가용성을 위한 고유 중복 기능
• 라이브 플러그 가능한 시스템 구성 요소
• 표준화되고 사전 조립 된 5/6 및 12 spur versions
• 최초 빌드 또는 레트로 끼워 맞춤으로 트렁크 및 spur surge protection 통합
• IEC Zone 1 또는 Zone 2에 장착
• Entity 및 FISCO 인증 IS 장비와 호환되는 spur
• GRP 또는 스테인레스 스틸 인클로저 또는 "오픈 프레임"구성 요소로 제공

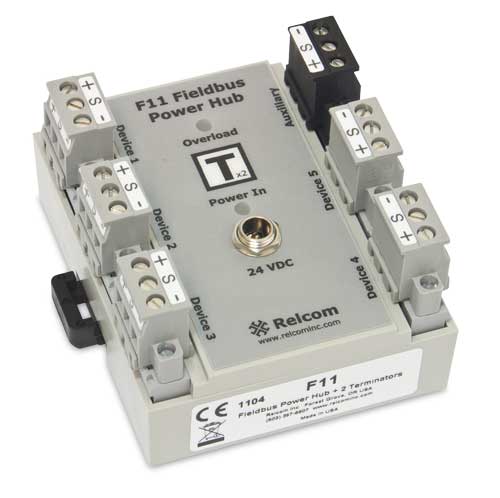

F11은 대중적인 power hub의 차세대 제품입니다. 필드 버스 장치 또는 시스템 데모, 벤치 탑 교정 및 테스트 설정에 이상적입니다. power hub는 상자에 있는 미니 필드 버스 세그먼트입니다. 장치를 추가하기만 하면 됩니다.
power hub의 일반적인 용도는 필드 버스 장치를 구성, 사전 커미셔닝, 테스트 또는 교정하는 것입니다.

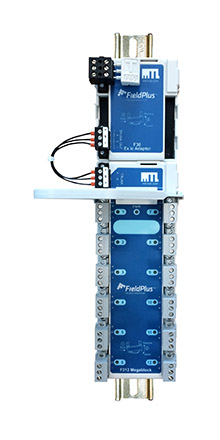

새로운 F30 Ex ic 어댑터를 사용하면 9180 시리즈 8 세그먼트 중복 전원 공급 장치 및 F300 시리즈 메가 차단 장치 커플러와 함께 사용할 때 이러한 네트워크를 조립할 수 있습니다.
일반적으로 하나의 F30 어댑터가 각 필드 버스 세그먼트에 사용되며 필드 인클로저에 메가 차단과 함께 설치됩니다. Exic 세그먼트에 대한 전원은 9180 시리즈 전원 공급 장치 캐리어에 설치된 9192-FP 모듈에 의해 제공됩니다. Zone 2 위험 지역에 있는 인증된 필드 버스 계측기에 연결할 때 정상적인 본질 안전 절차에 따라 Spur를 실제 작업 할 수 있습니다. 이를 통해 현장 장치를 위험 구역에서 에너지가 공급되는 동안 네트워크에 연결할 수 있습니다. 트렁크가 '부분적인'본질 안전 회로로 취급되어야하는 경쟁 제품과는 달리 MTL의 솔루션은 비 아크 (Ex nA) 트렁크와 본질 안전 (Ex ic) Spur 사이를 명확하게 분리함으로써 마샬링 캐비닛의 배선에 대한 복잡한 규칙을 피할 수 있습니다. 또한 기본 전기 안전 표준을 준수하는 모든 호스트 H1 제어 시스템과 호환되므로 호스트 시스템 승인에 대한 모호한 규칙을 피할 수 있습니다.

Ex ic 솔루션의 주요 이점은 다음과 같습니다.

• 제어실에서 현장으로의 Exic 인증 요구 사항을 간단하게 준수합니다.
• 호스트 H1 카드의 에너지 기여도를 평가할 필요가 없음
• 아키텍처는 Ex nA, Ex d 장치 및 Ex i 장치를 동일한 세그먼트에서 지원합니다.
• FISCO 및 기업의 Entity spur applications에 만족합니다.
• FISCO spur applications을 위한 긴 트렁크 케이블 길이 지원

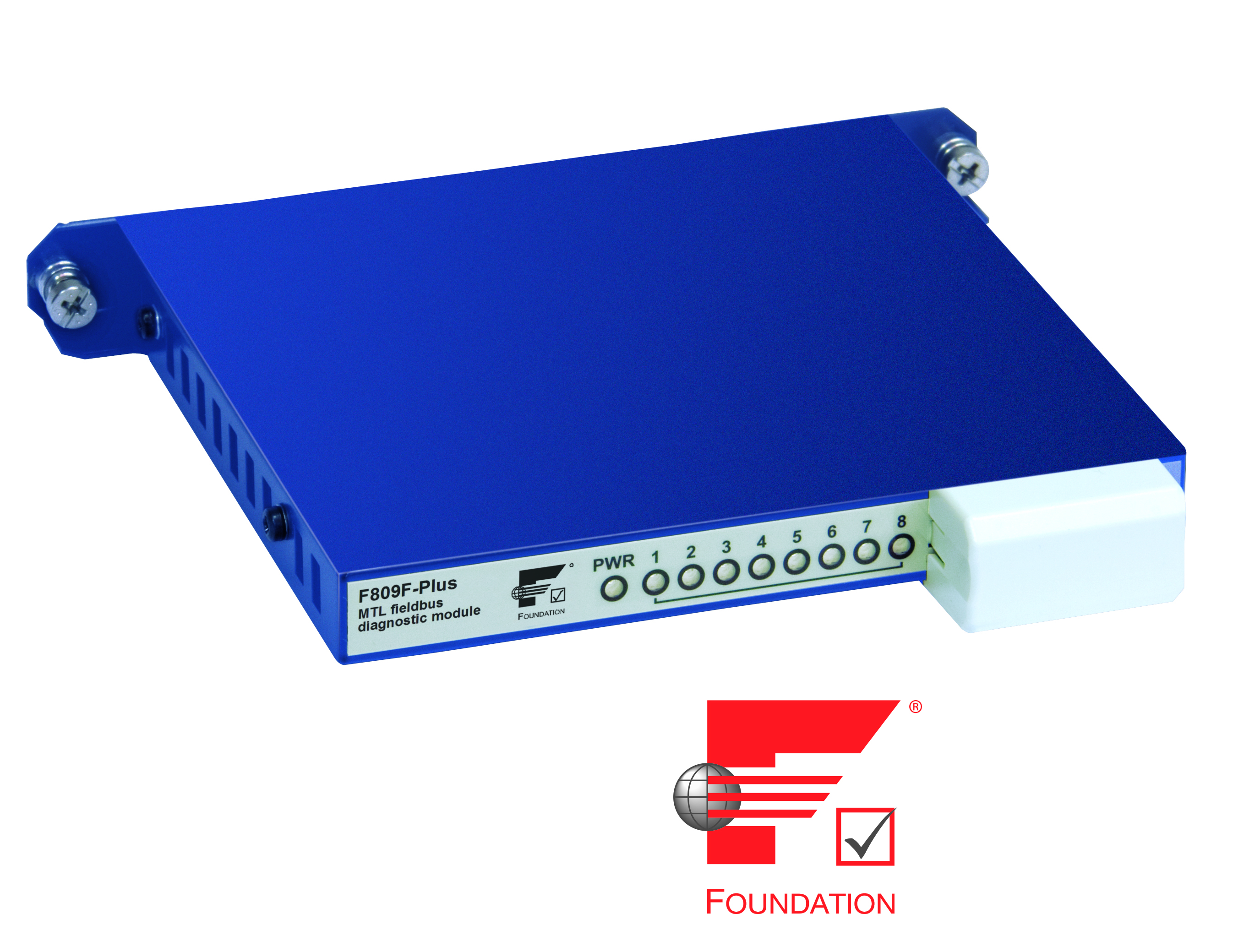

F809F- Plus Fieldbus Diagnostics Module 은 8 개의 fieldbus 세그먼트의 성능을 모니터링 하여 네트워크 물리적 레이어의 상태에 대한 정보를 제공합니다. Foundation Fieldbus ™ 장치 인 F809F- Plus 는 fieldbus 세그먼트를 통해 선택한 호스트 제어 시스템과 쉽게 통합되므로 네트워크 상태 및 측정된 매개 변수를 제어 시스템의 계측기 관리 소프트웨어에 표시 할 수 있습니다.

F809F- Plus 는 업계 최초의 fieldbus 연결 진단 모듈 인 F809F의 성공을 기반으로 합니다. Plus 버전의 새로운 기능으로는 통신세그먼트의 노이즈에 대한 탁월한 내성, 향상된 단락 대책 감지 및 새로운 전원 공급 장치 유형과의 호환성을 위한 확장된 전원 공급 전압 측정 시리즈가 있습니다. 기존 설비에서 F809F를 직접 대체 할 수 있습니다.

• 8개의 필드 버스 세그먼트 모니터링
• FOUNDATION fieldbus ™ H1을 통해 매개 변수를 보고합니다.
• 개방형 시스템 솔루션 : 모든 주요 DCS 시스템과 호환 가능
• 새로운 리소스 블록 필드 진단 비트를 포함하여 Fieldbus Foundation ITK 6.0에 등록되었습니다.
• NAMUR NE107 권장 사항에 따른 유지 보수 기호가 있는 FDT / DTM 및 eEDDL 사용자 인터페이스

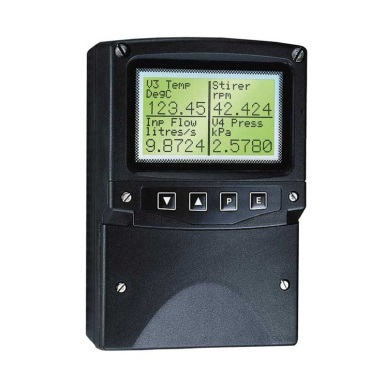

MTL은 8가지 변수 중에서 가장 다양한 fieldbus 디스플레이를 경제적인 단일 변수 버전, 필드 및 패널 마운트 변형, 안전 및 위험 구역 버전, FOUNDATION fieldbus ™ H1 및 Profibus PA 버전으로 공급합니다. 모든 버전은 버스 전원으로 설치가 간단합니다.

8가지 변수 BA-x8x 버전은 1 ~ 4 개의 변수, 측정 단위 및 태그뿐만 아니라 막대 그래프를 표시하는 9 개의 표준 화면 옵션이 있는 대형 86 x 45mm 백라이트 디스플레이를 제공합니다. 운전자는 전면 패널 푸쉬 버튼을 통해 표시된 화면을 선택할 수 있거나 이 버튼을 비활성화 할 수 있습니다. 계측기에는 6 개의 분리된 알람 출력이 제공 될 수 있으며 각 출력은 표시된 fieldbus 변수 중 하나에 링크 될 수 있습니다. 알람 설정 값은 전면 패널 푸쉬 버튼을 통해 입력 할 수 있으며, 보안 코드에 의해 보호 될 수 있습니다.

비용 효율적인 BA-x1x는 선명한 5자리 디스플레이 및 31세그먼트 아날로그 막대 그래프에 단일 fieldbus 프로세스 변수를 표시합니다. 대부분의 fieldbus 호스트가 지원하는 입력 선택기 fieldbus 기능 블록을 갖춘 FOUNDATION fieldbus ™ H1을 지원합니다.

BA-xx4 필드 장착 버전은 견고한 IP66 유리 강화 폴리 에스테르 (GRP) 인클로저에 내장되어 있으며, 표면 장착 또는 강화 키트 중 하나를 사용하여 파이프로 장착 할 수있는 강화 유리창이 있습니다.

BA-xx8 패널 장착 버전은 정면에서 IP66 침투 방지 기능을 제공하며 표준 72 x 144mm 패널로 Cut-out 할 수 있습니다.

BA-4xx 본질 안전 버전은 ATEX, FM, cFM 및 IECEx 본질 안전 인증을 받았으며 Fieldbus 본질 안전 개념 FISCO를 준수합니다. Zone 2의 어플리케이션의 경우 BA414NDF는 ATEX 및 IECEx Type nL 승인을 받았으며 FNICO를 준수합니다.

BA-6xx 버전은 범용 안전 영역 어플리케이션을 위해 설계되었습니다.

• FOUNDATION fieldbus ™ H1 및 Profibus PA 버전
• 최대 8 개의 필드 버스 프로세스 변수 표시
• 범용 및 본질 안전 버전
• ATEX 가스 및 먼지, FM 및 IEC Ex 인증
• FISCO 준수 본질 안전 버전

Eaton과 Relcom은 초기 표준 정의에서부터 오늘날의 산업체에 대한 표현에 이르기까지 Fieldbus기술에서 탁월한 프로파일을 얻었습니다. 또한 장비를 사용하여 효율성을 극대화하기 위해 Fieldbus 엔지니어링을 지원하도록 설계된 다양한 소프트웨어 패키지를 공급합니다.

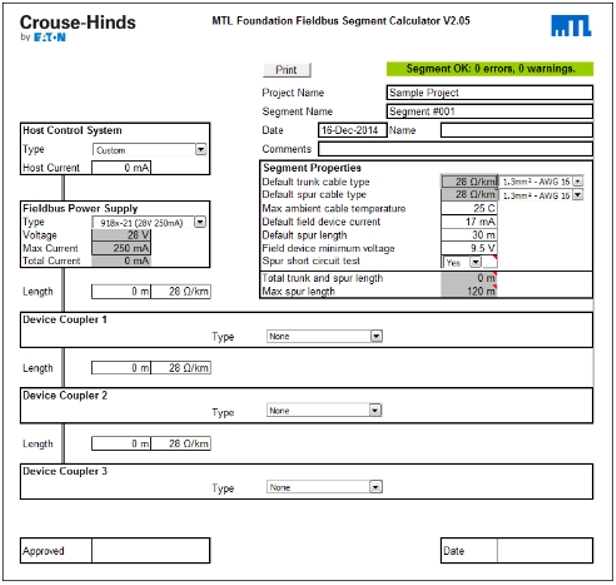

MTL Fieldbus Segment Calculator는 FOUNDATION fieldbus ™ H1 네트워크를 설계 및 구현할 때 네트워크 및 계획 엔지니어를 지원하기 위한 것입니다. 사용자가 선택할 수 있는 전원 공급 장치 및 장치 커플러의 동작을 모델링하고 Fieldbusv네트워크의 전기적 특성에 대한 신속한 "Go / No-Go"표시를 제공합니다. Fieldbus 전류, 케이블 길이, 케이블 단면적 및 Fieldbus Spur수를 포함하여 Fieldbus 세그먼트의 모든 관련 매개 변수를 쉽게 구성 할 수 있습니다. 전원 공급 장치, 장치 커플러 및 호스트 제어 시스템 유형은 풀다운 메뉴에서 쉽게 선택하거나 사용자 정의 할 수 있습니다.

새로운 2.05 버전은 Fieldbus Barriers 및 Megablock Device Coupler 용 이전의 별도 도구를 병합하며 다음 장치 유형을 포함합니다.

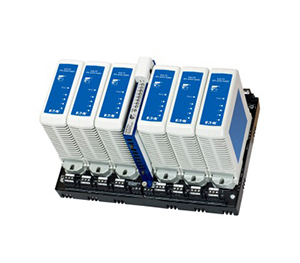

• 9180 시리즈 FF 범용 전원 공급 장치

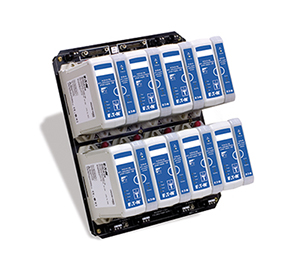

• 910x-22 시리즈 리던던트 FISCO 전원 공급 장치

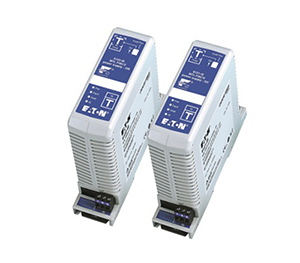

• 9122-IS 시리즈 심플렉스 FISCO 전원

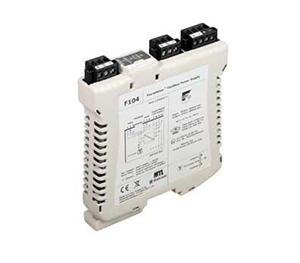

• F100 시리즈 심플렉스 범용 전원 공급 장치
• F800 시리즈 예비 전원 공급 장치
• F600 시리즈 클래식 리던던트 전원 공급 장치
• 맞춤형 (사용자 선택 가능) 전원 공급 장치
• F300 시리즈 메가 차단 장치 커플러 (범용 어플리케이션)
• F300 시리즈 메가 차단 장치 커플러 (예 : 스플링 어플리케이션)
• F200 시리즈 본질 안전 메가 차단 장치 커플러
• F200-XE Series Zone 1 메가 차단 장치 커플러
• FCS-MBx-SG '클래식'메가 차단 장치 커플러
• 937x-FB 시리즈 필드 버스 장벽

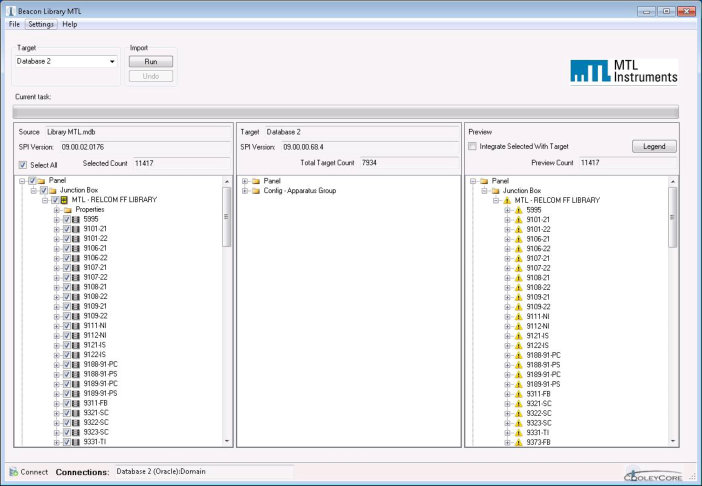

엔지니어링 설계자와 최종 사용자는 MTL-Relcom Fieldbus 제품 (전원 공급 장치, Megablocks ™, 서지 방지기, 필드 버스 장벽 및 엔티티 변환 블록)의 전체 범위를 가져 오는 유틸리티를 개발하여 FOUNDATION Fieldbus™ 제품을 보다 쉽게 ​​사용할 수 있게되었습니다 )을 SmartPlant Instrumentation 버전 9 및 2009에 추가하십시오.
이 새로운 SPI 버전은 제어 시스템 설계 비용을 줄이기 위해 생성 된 차세대 설계 도구 중 가장 성공적인 예제 중 최신 제품 및 순위를 모두 포함합니다. 단일 제어 루프를 설계하는데 드는 비용은 M/D 1일을 초과 할 수 있으므로 SmartPlant와 같은 도구를 사용하면 이러한 비용을 크게 줄일 수 있습니다.

MTL F809F- Plus 온라인 Fieldbus 진단 모니터를 개발하기 위해 14년 넘게 Fieldbus진단 도구의 선도적인 공급 업체로 경험을 쌓아 왔습니다. 많은 Fieldbus사용자와의 작업 경험이 F809F에 내장되어 있습니다. Fieldbus 통신의 중단으로 이어지기 전에 Fieldbus 성능의 변화를 사용자에게 알리기 위해 구성 가능한 Fieldbus 경고를 제공합니다. 상세 도움말 화면은 사용자가 Fieldbus 네트워크 문제를 해결하는데 도움이 되는 시정 조치를 권장합니다.

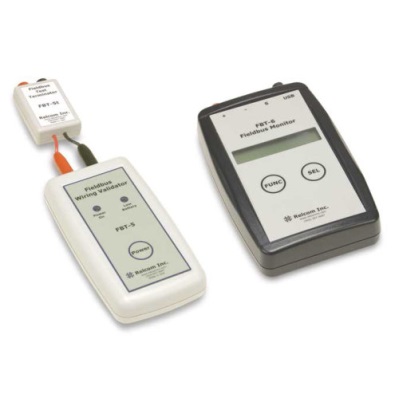

Fieldbus 테스트 장비는 Fieldbus 설치의 유지보수 및 결함발견을 지원합니다. 컴팩트한 크기로 배터리 또는 Fieldbus 자체로 전원이 공급되는 이 테스터 세트는 모든 유지보수 엔지니어 도구 상자를 보완합니다.

Fieldbus Monitor, FBT-6은 작동을 방해하지 않고 라이브 Foundation ™ Fieldbus 네트워크의 작동을 검사하는데 사용됩니다. FBT-6-PA Profibus PA 진단 모니터는 작동중인 Profibus-PA 세그먼트의 작동을 방해하지 않고 작동을 검사하는데 사용할 수 있습니다. 이 모니터는 유지보수 담당자가 네트워크 작동을 확인하거나 잘못된 네트워크 문제를 해결하기 위한 것입니다. 수집된 데이터는 FBT-6에 저장되고 커미셔닝 또는 주기적 모니터링을 문서화하는데 사용할 수 있는 Microsoft® Excel 형식의 보고서로 저장 될 수 있습니다.

Fieldbus Wiring Validator 인 FBT-5는 Fieldbus Monitor, FBT-6과 함께 사용되어 FOUNDATION fieldbus ™ 네트워크에서의 사용 적합성을 결정하기 위해 신규 또는 기존 현장 배선을 테스트합니다.
